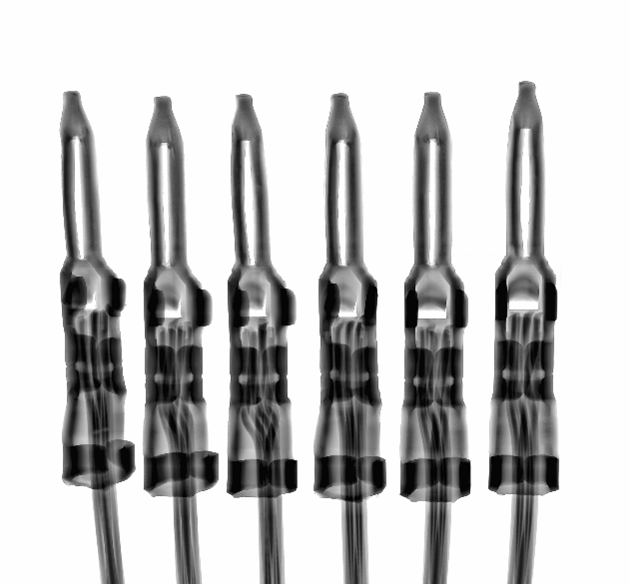

▲圖一 台灣喬哈斯代理之X-Ray實測樣品成像圖
工業X-Ray在工業非破壞檢測扮演的角色舉足輕重，做2D/3D/CT斷層掃描在分析樣品各種目的的最大前提就是成像足夠清晰，進而能達成各種目的的分析，舉凡缺陷分析、逆向分析、CAD模型比對等等。在進入X-Ray檢測之前，有關X-Ray的原理及最關鍵的影響成像品質的三大要素先與大家分享，讓有興趣做X-Ray檢測的大家對設備有最基礎的理解：
一、X-Ray原理：
X-Ray穿透過樣品的過程中，基於樣品本身的材料、厚度、密度都會影響其吸收X-Ray的多寡，而因為吸收能力的差異，形成不同黑白對比的圖像，進而依據分析目的對樣品分析。

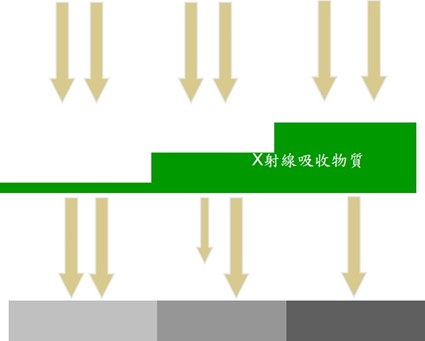

▲圖二 不同物質、密度、厚度吸收X-Ray射線量不同導致成像黑白對比不同
二、影響X-Ray成像的三大基本要素：
- 元素：原子序的差異也就是不同材質之基礎，根據不同原子序X-Ray在可穿透性有著顯著差異，其主因是原子序愈大其質子數愈多，可以想像成每個原子即為一個家庭，原子序愈大其家庭成員愈多，其元素排列通常就愈緊密，因此X-Ray就愈難穿透。
- 密度：在同樣材質前提下，密度愈高就愈難穿透。
- 厚度：在同樣材質前提下，厚度愈厚就愈難穿透。
在有了上述的基本概念，可以了解到要做X-Ray檢測就會有許多參數需要調整，對應了不同材質 ( 元素 ) 、密度、厚度等，透過不同參數的設定，才能滿足不同的材質要看到清晰的成像品質。其中最基礎的就是能否穿透樣品，而不同樣品不同密度厚度要能夠穿透就取決於電壓 ( 範例如圖三 ) ，當然要成像必須穿透這只是最基本的條件，還有更多參數需做調整才能使成像清晰。

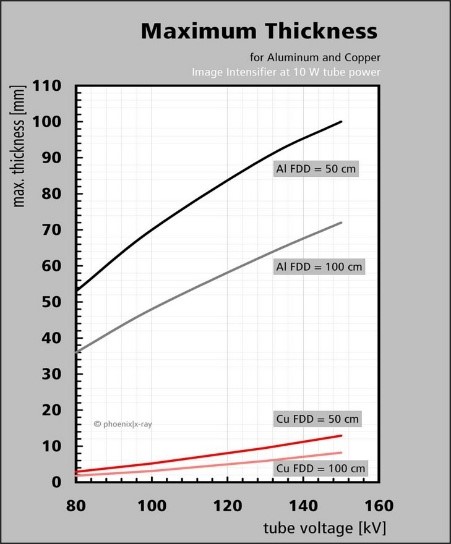

▲圖三 不同元素的材質在不同厚度X-Ray可穿透所需的電壓關係圖表
現在台灣喬哈斯代理的X-Ray設備，不僅有傳統落地式的X-Ray檢測設備，也有桌上型的X-Ray檢測設備，應用於小樣品的檢測領域，在樣品無需太高的電壓即可滿足可穿透的條件，同時台灣喬哈斯專業的技術服務團隊，會為檢測樣品找出最適合的參數，在滿足檢測的成像品質前提下，提供了更有性價比的選擇，對於X-Ray非破壞性檢測設備有進一步興趣了解或是有檢測需求，都歡迎來電或來信與我們聯繫，謝謝!!

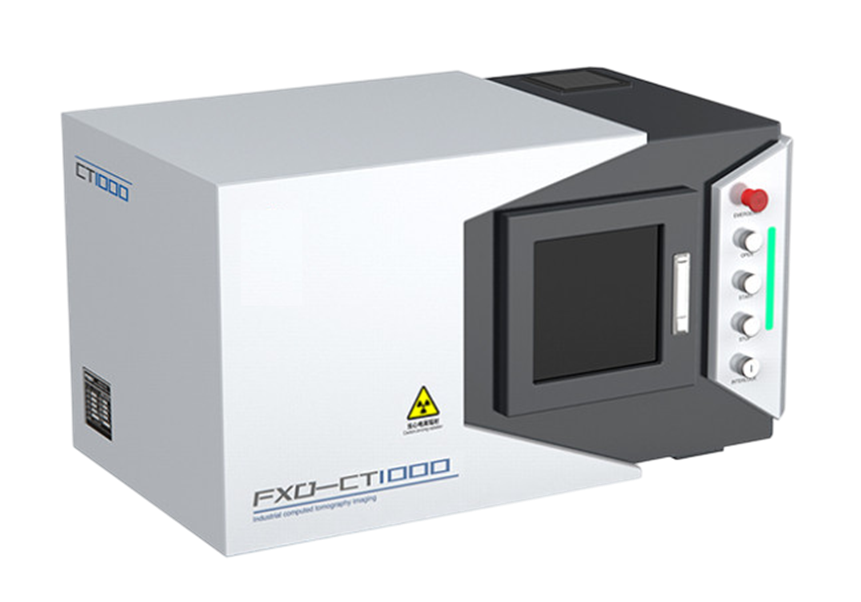

▲圖四 台灣喬哈斯代理的桌上型X-Ray檢測設備
