加工機刀具壽命線上監控系統

DMS-X1 Dynamic Parameter Measurement System

原理

藉由刀具在執行切削作業時對加工機台主軸或作業環境所產生的振動訊號即時監測刀具當前的狀態，透過專利演算技術匯出單一差異比對指標，藉由這個差異指標可即時且輕易判斷出刀具的磨耗或異常損壞。

​流程

利用一次完整的加工過程振動加速度數據快速簡易建立出特徵比對模型
加工過程中可依加工參數或刀具不同即時切換監控條件
輸出差異比對指標可設置監控管制閥值做即時告警
透過燈號提醒現場針對加工異常狀況進行問題排除的有效對應處置
單一差異比對指標資料的收集可應用於大資料分析及人工智慧的實踐
收集和儲存比對指標資料，建立異常事件自動偵測機制達成機器智慧學習

特色

加工過程即時檢測，不佔用製程時間，提升機台稼動率
差異比對特徵模型智能化建立，人員操作簡易
透過差異化圖示具體呈現，更可以客觀判定加工中的異常現象
智能化學習刀具磨耗或斷刀等異常狀態，有別於傳統減少主觀性誤判可能
藉由長期切削數據趨勢蒐集演算，能有效估算刀具壽命
提供多樣對外傳輸訊號界面，可搭配各類數控工具機機種
成品良率提升，降低廢品率
大幅降低人力成本，達成自動化工業4.0目標

應用領域

完善機台稼動率提升量產效率
加工過程異常造成產品品質不良或機台損壞
刀具費用過高或時常發生斷刀、崩刀現象
加工件廢品率過高，無法即時判斷換刀時機
目標工業4.0，達成無人自動化智能監控與製造

軟體操作 So Friendly

設備透過差異指標(Factor)判斷刀具長時間加工的異常趨勢，建立生產管制規範。

燈號判斷 So Easy

​

制定完成刀具磨耗生產管制規範後，使用者僅透過軟體介面燈號指示或機台塔燈警示，便輕鬆判斷機台當前狀況。

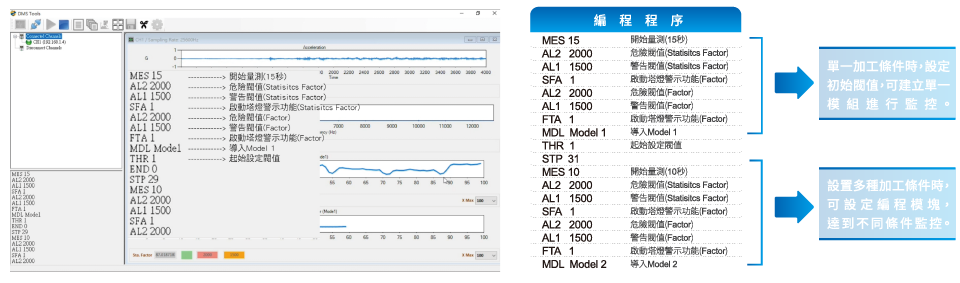

程序編程 So Quickly

使用者可快速簡單自行編程「單一」或「多種」加工條件及管制閥值。
