材料元素成分分析
線上即時監控系統

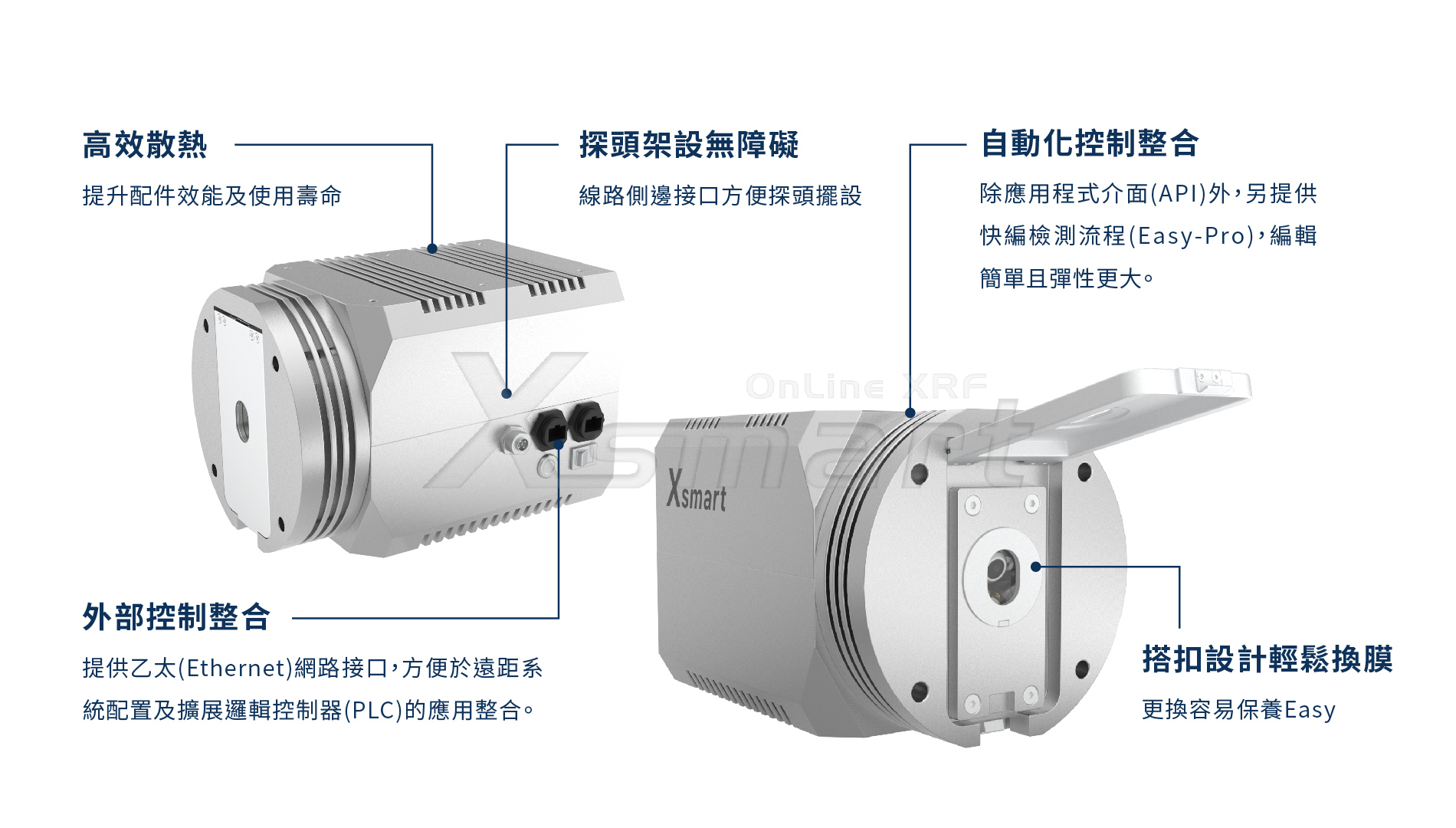

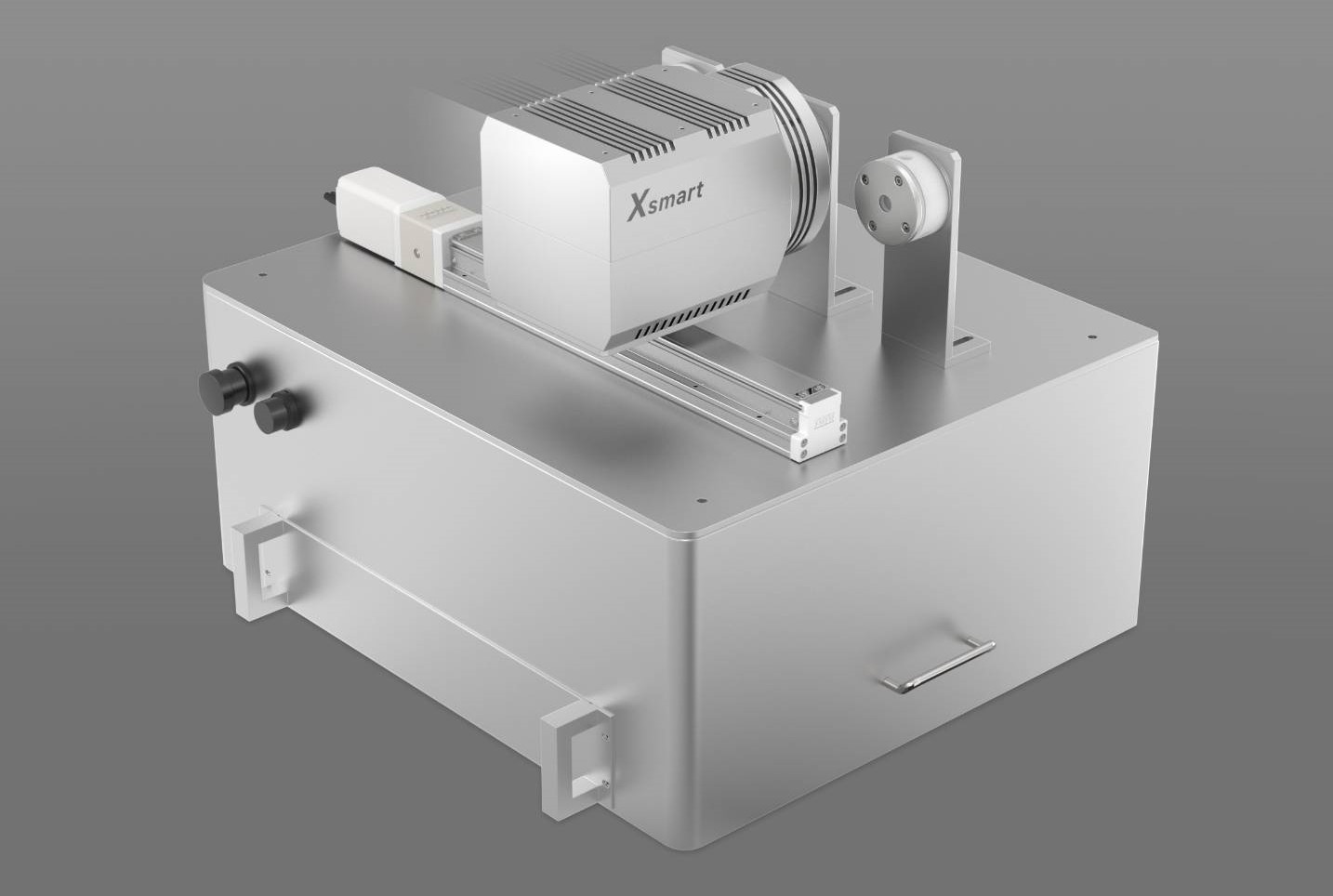

Xsmart On-Line XRF

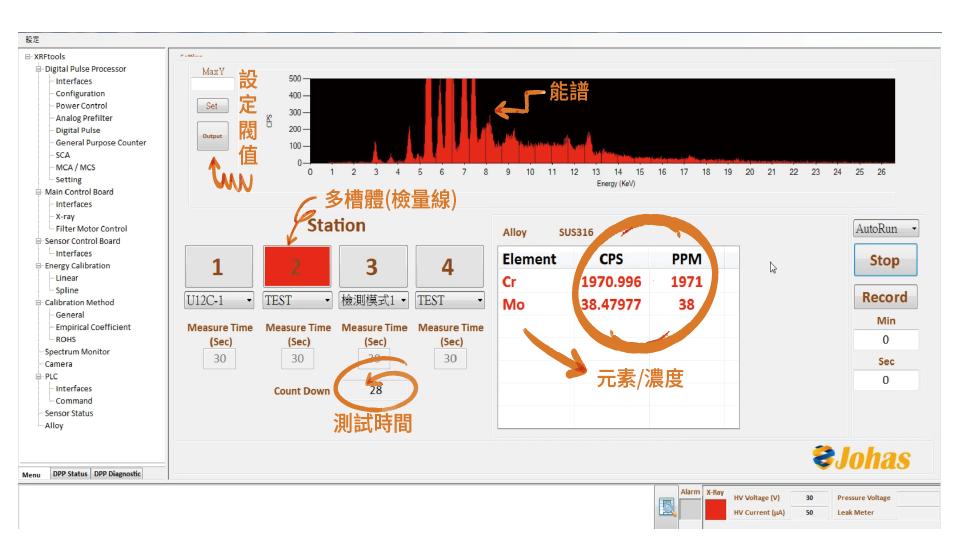

圖像化系統操作易上手
-
多槽體(檢量線)輕鬆設定不混淆
-
測試條件(量測時間、管控閥值等)快速設定
-
分析結果(能譜、元素、濃度等)自動儲存
安全裝置 測試無憂
-
樣品台漏液偵測
-

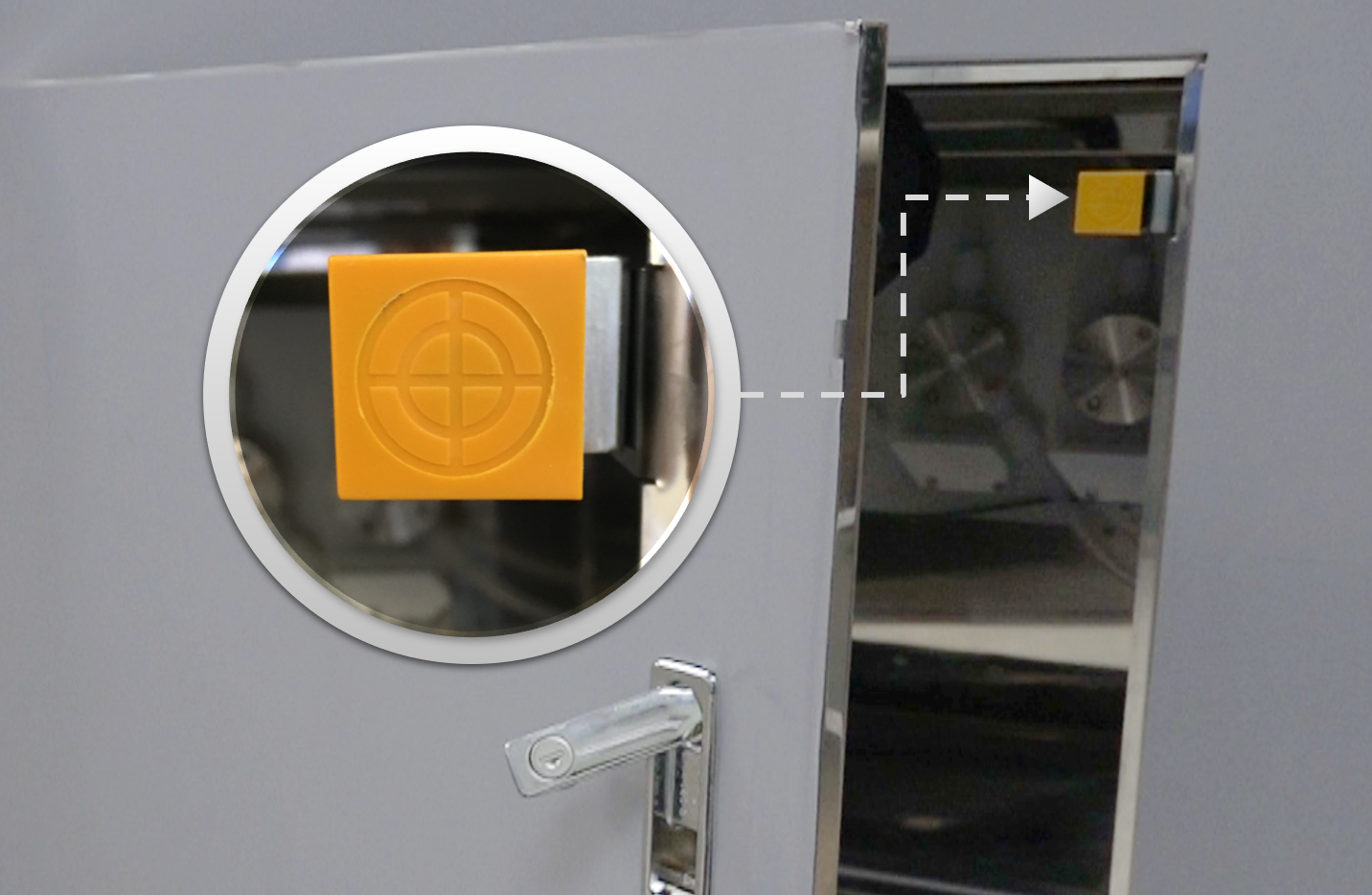

主機控制門異常開啟
-

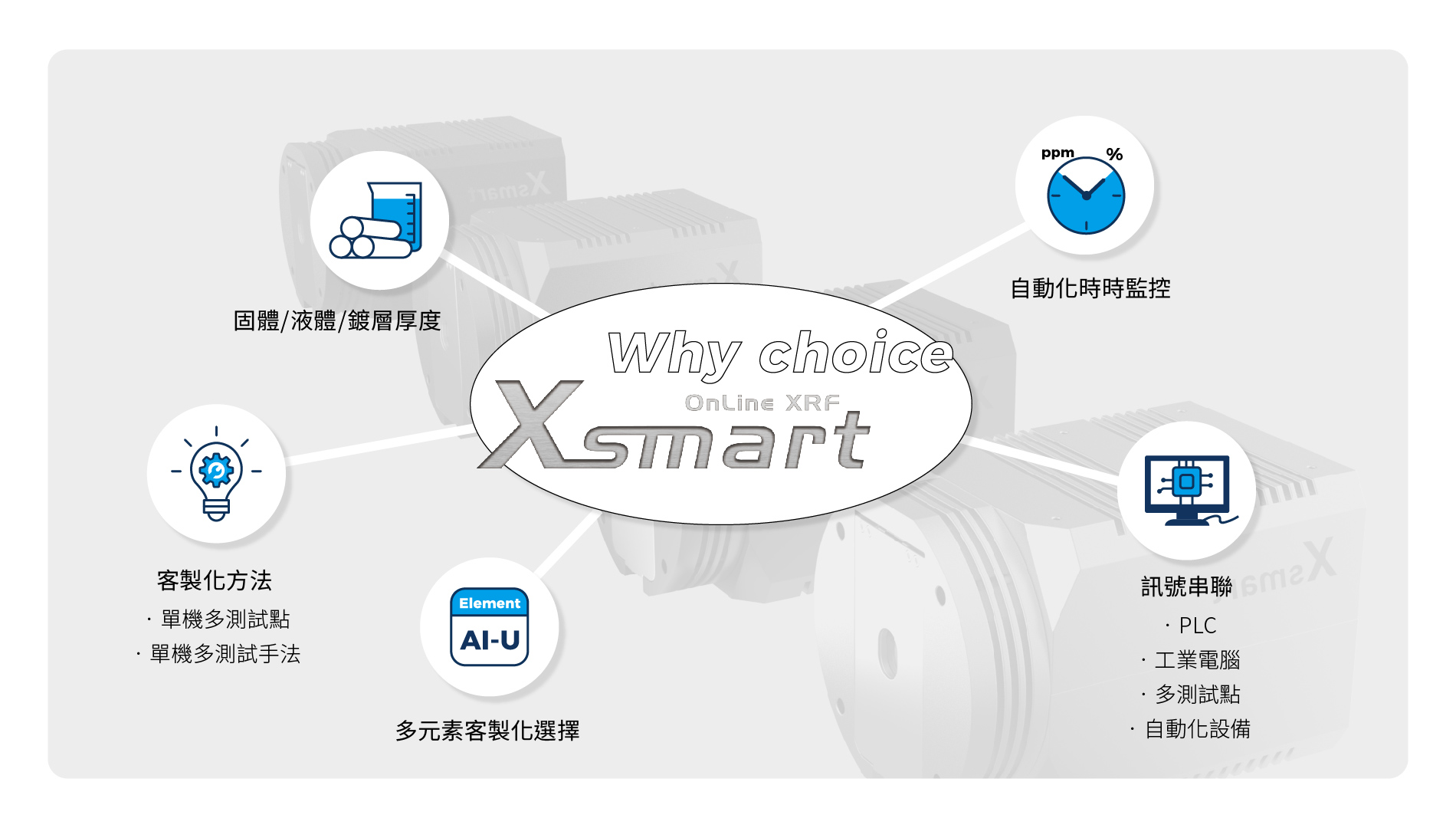

根據客戶需求進行配置
單一探頭對應多測試點
- 液體監控可以一個探頭應對多個槽體，對於工廠同時有多個電鍍液或蝕刻液，僅需一套系統即可應對，並且可以針對每個測試點都使用不同校正曲線及條件，有效降低自動化監控的成本。
- 一個探頭最多可應對四個槽體
長時間穩定性
- 可設定時間自動確校，確保時間穩定監控。

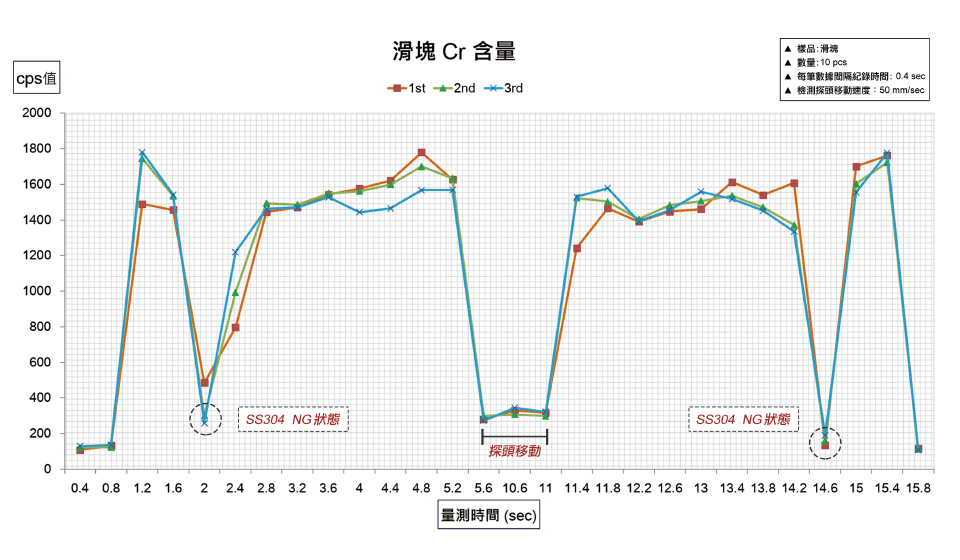

- 非桌上型或手持式XRF單筆測試，Xsmart可藉由長期監控，蒐集數據分析做為改善品質的應用。
工業4.0
線上型XRF可做到即時提供系統啟動/停機、切換檢測條件、檢測值超限告警、
緊急情況停機等整合控制量測資料或判定結果輸出，因應各種工廠生產所需。
詳細說明
Xsmart量測原理採用EDXRF非破壞性材料分析檢測技術，以X-Ray激發待測樣品中材料所含元素的特徵螢光訊號，將所有檢出之能量訊號經過訊號處理技術轉換為能量與能量強度對應關係的能量譜，再利用能量譜解析技術分離出材料中各元素的特徵能量及其強度，特徵能量資訊對材料作定性分析，定義出材料本身所含有哪些元素，以特徵能量強度來計算出各元素所含濃度比例達成定量分析。
為達成可以架構於生產線上快速即時對大批量或流動性液體待測物進行材料分析及監控之目的，Xsmart除了具備EDXRF材料分析檢測技術的基本架構外，還具有可以鎖定關鍵能量分析區間的能量譜解析技術，快速取得監測元素的特徵能量及強度訊息進而達成元素判定及計算出含量多寡，系統利用PC(電腦)或PLC(可程式化邏輯控制器)透過網路通訊介面或串列通訊介面與生產流程的管控系統做整合，提供系統啟動/停機、切換檢測條件、檢測值超限告警、緊急情況停機及資料輸出或判定結果輸出等資訊傳遞及控制，Xsmart提供高度彈性化的軟、硬體整合環境，可以滿足各種工業上線上即時材料元素分析及量測的應用。
-
採用非破壞性EDXRF材料元素分析檢測技術，可檢測Al ~ U範圍之元素。
-
適用待測物為固體或液體，多元素定性定量檢測控管。
-
可設置多組管控條件，包含檢出元素及含量比例上下限。
-
單一檢測探頭可支援多條產線作迴圈檢測應用，同時可以依據各產線自動切換檢測條件及管控基準。
-
可搭配漏液感測、壓力感測、流量感測、溫度感測及酸鹼感測等安全感測裝置。
-
系統可與PLC(可程式化邏輯控制器)做啟動/停機、切換檢測條件、檢測值超限告警、緊急情況停機等整合控制量測資料或判定結果輸出。
-
輸出結果報表可依需求客制設計，機台24小時全天運作。
流體管線可採用分流檢測方式，無需停機取樣。
| 設計 | 線上型X-ray螢光射線XRF |
| 管電壓 | 4W@50kV 根據需求可多段設定 |
| 管電流 |
200μA 可根據樣品需求進行最佳化的自動輸出強度調整 |
| 分析範圍 | 元素分析範圍可從鋁(Al13) ~鈾(U92) |
| 應用軟體 |
Match法 – 秘密材料比對金屬或非金屬都可以 FP法 – 金屬型號比對 FPwith Standard – 適合用在金屬應用 差異係數小 Calibration – 檢量線法適合液體監控 |
| 應用 |
合金材料檢測-合金QA/QC, 合金Pass/Fail, 合金PMI 貴金屬溶液監控 金屬鍍膜厚度即時監控 電鍍液成分監控 蝕刻液主成分及剝離金屬濃度監控 |
| 客製化 | 可依客戶需求新增檢測元素 |
| 準直器 | 3.5, 3.0, 2.5, 2.0, 1.5, mm |
| 偵測器 |
電冷式矽半導體偵測器Si-Pin (Si semiconductor detector) 矽飄移檢測器SDD (Silicon Drift Detector ) |
| 濾波器 |
3種濾波器適合各種應用 std_1, std_2, std_3 |
| 校正功能 |
自動設定定時確較 提醒式校正功能 |
| 操作介面 | Windows XP 系統 |
| 安全性 |
儀器艙門感測器-第一層保護避免近距離接觸微量輻射線 液體漏逸檢測器-液體流動有壓力避免探頭液體滴漏 超低輻射符合台灣及國際輻射線規範並取得台灣X-ray 製造相關証造 |
| 服務 | 20年的XRF研發經驗, 台灣研發在地服務, 對於客製化需求的條件設定反應更快速 |
| 電需求 | 110V 10A |
| 重量 | 4.5Kg |
| 探頭尺寸 | L240mm x W 160mm x H 160mm |
| 輸入電壓 | DC 12V |
| 輸入電流 | Max. 2.5A |
| 接點1 | support DC 24V/2.5A |
| 接點2 | Output DC 5V |
| 外部通訊 | Ethernet x 2 |
-
電鍍液、銅箔產業化學鍍槽線上元素監控
-
金屬成分等級分類及合金牌號辨識
-
QC自動化品質控管；Pass/Fail控管
-
金屬膜厚鍍層控管
-
整合客製化演算法及資料處理應用於自動化生產或大數據分析
